Что такое форсунка и как она работает: Полное руководство по выбору форсунок Cummins

Что такое топливная форсунка и зачем она нужна?

Топливная форсунка — это высокоточный электромеханический клапан, который распыляет дизельное топливо в цилиндры двигателя под огромным давлением. Она является ключевым элементом современных систем Common Rail, которые пришли на смену устаревшим механическим ТНВД. Основная задача форсунки — не просто подать топливо в камеру сгорания, а сделать это строго дозированно, в нужный момент и с правильным распылом для полного сгорания смеси.

Как работает форсунка в системе Common Rail?

Современная система впрыска Common Rail работает по принципу накопления высокого давления в общей рампе (аккумуляторе) и индивидуального управления каждой форсункой через электронный блок управления (ЭБУ). Давайте разберем схему работы форсунки:

Типы форсунок: электромагнитные и пьезоэлектрические

Существует два основных типа форсунок для двигателей Cummins и других производителей :

1. Электромагнитные форсунки — классический тип, где игла управляется электромагнитным соленоидом. ЭБУ подает управляющий импульс на обмотку, создавая магнитное поле, которое притягивает якорь и поднимает иглу, открывая распылитель. После снятия сигнала пружина возвращает иглу в закрытое положение.
2. Пьезоэлектрические форсунки — более современные и быстродействующие. Вместо электромагнита используется пьезоэлемент, который под воздействием напряжения изменяет свои геометрические размеры за 0,1 миллисекунды . Это позволяет совершать до 9 циклов впрыска за один такт против 5 у электромагнитных форсунок .

Схема работы форсунки

Принцип работы форсунки Common Rail основан на использовании давления топлива для управления иглой:

• Топливо под высоким давлением (до 2000+ бар) поступает из рампы к форсунке
• Внутри форсунки это давление действует на иглу и на плунжер управления
• ЭБУ подает импульс на управляющий клапан (соленоид или пьезоэлемент)
• Клапан открывает сливной канал, давление в управляющей полости падает
• Игла поднимается, топливо впрыскивается в цилиндр через распылитель
• Импульс заканчивается — клапан закрывается, давление восстанавливается, игла садится на седло

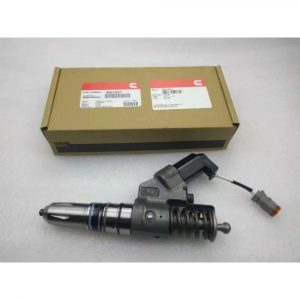

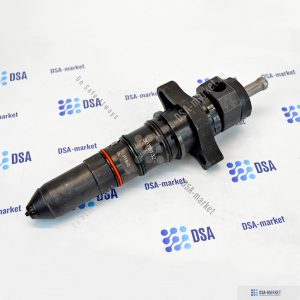

Форсунки Cummins: что нужно знать

Форсунки Cummins — это оригинальные компоненты для двигателей американского производителя, устанавливаемых на грузовые автомобили, спецтехнику и генераторные установки. Их особенность — высокая надежность и точность дозирования, критичные для мощных дизельных двигателей. В DSA-Market представлен широкий ассортимент форсунок Cummins для различных серий двигателей.

Как выбрать форсунку по артикулу?

Правильный выбор форсунки — это всегда подбор по оригинальному артикулу производителя. Вот основные артикулы, представленные в нашем каталоге:

Форсунки для серий ISC, ISL, L9, QSC, QSL

Форсунки для серий ISM, M11, QSM

Форсунки для мощных двигателей QSK и K-серий

Форсунки для серий ISX и ISDe

Другие популярные артикулы

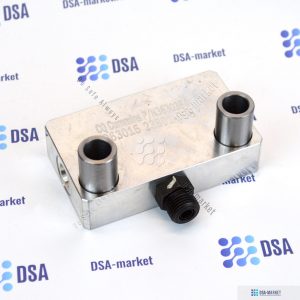

Блоки топливные Cummins

Как диагностировать неисправность форсунки?

Характерные признаки неисправности форсунок :

• Двигатель «троит», работа неравномерная
• Дымление — черный или белый дым из выхлопной трубы
• Потеря мощности, двигатель глохнет под нагрузкой
• Повышенный расход топлива
• Увеличенный обратный слив топлива

Диагностика на СТО:

1. Компьютерная диагностика — считывание ошибок ЭБУ
2. Проверка обратного слива — если один инжектор сливает в 3 раза больше нормы — он подлежит замене
3. Стендовые испытания — проверка гидроплотности и производительности

Почему стоит покупать форсунки в DSA-Market?

• Оригинальные запчасти — все форсунки сертифицированы
• Широкий ассортимент — подбор по артикулу для любого двигателя Cummins
• Прозрачные цены — от бюджетных до профессиональных решений
• Консультации специалистов — поможем подобрать правильный артикул

Нужна форсунка для вашего Cummins? Проверьте артикул по каталогу — мы подберем оригинальную запчасть для вашего двигателя с гарантией качества!

Реальный опыт механиков: Когда менять форсунки на Cummins и Caterpillar

На профильных ресурсах (например, в ветках обсуждений механики сходятся во мнении, что форсунки на современных дизелях Cummins и Cat — это расходный материал с четким ресурсом, но замена требуется не по регламенту, а по факту диагностики. Разберем самые частые сценарии, которые всплывают в обсуждениях.

Кейс №1: Cummins ISX15 (CM2250 / CM2350) — Пробег 450 000+
Симптомы: Плавающие обороты на холостом ходу и "дерганье" при движении с полуприцепом на подъеме.
Что пишут механики: Ошибка по датчику давления в топливной рампе часто вводит в заблуждение. На форумах советуют первым делом сделать «cut-out test» (тест отключения цилиндров) через Insite. Если при отключении одного из цилиндров обороты не падают — это 100% форсунка.
Диагностика: Проверка обратного слива (leak off test). Норма — до 30 мл за 30 секунд на холостых. Если одна форсунка сливает 90+ мл — она убивает весь ряд.
Решение: Меняют не одну, а сразу весь ряд (3 штуки), потому что разница в производительности новой и старой форсунки приводит к вибрации и ошибке "Fuel Trim".

Кейс №2: Caterpillar C15 (скоростные) — Пробег 300 000 км
Симптомы: Сложный пуск "на горячую" (двигатель крутится, но не схватывает) и синий дым при прогреве.
Что пишут механики: На Cat C15 это классика износа плунжерной пары внутри форсунки (HEUI системы). Давление активации падает ниже 500 psi.
Диагностика: Механики подключают ET (Electronic Technician) и смотрят параметр "Injector Solenoid Current" и "Actuation Pressure". Если давление не достигает целевого значения за 2 секунды прокрутки — форсунки "устали".
Решение: Опытные специалисты меняют комплект уплотнений (O-rings) и сами форсунки на ремкомплекты, но настоятельно рекомендуют калибровать их через ECM (вводить код коррекции с новой форсунки), иначе двигатель теряет до 15% мощности.

Кейс №3: Cummins ISL9 (автобусы и мусоровозы) — Наработка 10 000 моточасов
Симптомы: Постоянный черный дым под нагрузкой и повышенный расход топлива (на 5-7 литров на сотню).
Ошибка: Часто грешат на турбину или EGR.
Что пишут на форумах: Бывалые механики советуют снять форсунки и отдать на стенд для проверки распыла (Spray Pattern Test). На ISL9 с пробегом часто страдает игла распылителя — она "залипает" в открытом положении из-за нагара.
Важный совет с форумов: Перед заменой обязательно проверить давление топлива на входе в насос (не путать с рампой). Если давление подкачки ниже 50 psi — новый инжектор умрет через 1000 моточасов из-за кавитации.

Кейс №4: Caterpillar 3406E — Легендарный мотор
Симптомы: Громкий стук металлический в районе головки блока на холодную, который пропадает при прогреве.
Ошибка: Механики на Heavy Equipment Forums предупреждают: это не клапана!
Диагностика: Проверка выступания иглы форсунки (protrusion). На Cat 3406E критично выставлять зазор при установке.
Решение: Если механик меняет форсунку и не использует специальный шаблон для замера высоты — он делает работу впустую. Неправильная установка ведет к пробою поршня.

Выводы из зарубежного опыта для владельцев:

1. Диагностика прежде всего. Никто не меняет форсунки "по звуку". Стандарт для Cummins — тест обратки и адаптация в Insite. Для Cat — проверка давления активации.
2. Замена комплектом. За рубежом механики меняют форсунки либо все сразу (если пробег большой), либо по 3 штуки (ряд), чтобы избежать дисбаланса. Замена одной единственной форсунки на старом моторе — это экономия, которая выльется в повторный ремонт через месяц.
3. Фильтры решают всё. На всех форумах красной нитью проходит правило: "Заменил форсунку — замени топливный фильтр и продуй магистраль". Попадание стружки из старой форсунки в рампу гарантированно убивает новую за 15 минут работы.

Кейс №5: Cummins ISX — "плавающие" обороты на холостом ходу
Механики делятся сложной диагностикой: стандартный cut-out test часто не показывает проблему, хотя мотор работает неровно. Опыт подсказывает, что нужно отключать по 5 цилиндров, оставляя по одному. Если двигатель может работать на одном цилиндре несколько секунд — это верный признак, что одна из форсунок подтекает и переливает топливо в соседние цилиндры.

Кейс №6: Cummins ISX — тест на утечку ДО cut-out test
Бывалые специалисты настаивают: сначала нужно делать тест на обратный слив (leak-off test), и только потом — отключение цилиндров. Если сделать наоборот, результаты cut-out test будут неверными, и можно ошибочно заменить не ту форсунку.

Кейс №7: Cat C15 MXS09731 — белый дым и "провалы" на холодную
Двигатель с наработкой 23 558 часов. После ночной стоянки утром идет бело-серый дым с запахом сырого топлива, но как только мотор прогревается — проблема исчезает. Механики предполагают: либо одна из форсунок "плавает" из-за сломанной пружины (проблема проявляется только на высоких оборотах), либо подтекают уплотнения форсунок, и топливо попадает в цилиндр за ночь.

Кейс №8: Cat C15 — дым и дерганье на старте, а проблема оказалась в педали газа
Владелец W900 с Cat C15 описывает: белый дым и провалы при трогании на холодную — и так целый год. Никаких кодов ошибок. Диагностика топливной системы ничего не дала. В итоге проблема решилась заменой электронной педали газа. Механики подтверждают: на некоторых Cat странное поведение на холодную лечится не топливной системой, а датчиками положения педали.

Кейс №9: Cat C15 — залипание IVA-клапанов на холодную
Еще одна причина белого дыма на старте у Cat — залипание клапанов внутри форсунок (IVA) при низкой температуре. Механики советуют: отрегулируйте зазоры на IVA до 0.050 дюйма и проведите тест-драйв на холодную. Если дым пропал — меняйте по одному узлу, пока не найдете проблемный. Или просто прогревайте двигатель перед выездом. А для очистки пробовали даже ATF в моторном масле — помогает снять нагар с плунжеров IVA.

Кейс №10: Cat 3406E — вода в цилиндрах через форсунки
Случай на Red Power Magazine: замена форсунок и уплотнений, опрессовка системы 12 psi, подключенный блочный подогреватель на 48 часов — и все равно в цилиндре вода. Пришлось снимать голову. Оказалось — вода проходила через впускные клапаны. Пришлось менять головку блока, spacer plate и проверять protrusion гильз. Опытные механики предупреждают: если есть коррозия в районе водяных футорок в блоке — надо ставить нержавеющие вставки, иначе ремонт будет временным.

Кейс №11: Cat 3406E — важность настройки зазора в клапанах
На том же форуме отмечают: на 3406E критически важно выставить люфт в распределительном валу (cam backlash). Это напрямую влияет на холостой ход и точность момента впрыска. Многие двигатели работают "не так" именно потому, что шестерня распредвала сбита на зуб. И нет нормальных меток — только совмещение точки TDC и метки на шестерне.

Кейс №12: Cummins 5.9L VP44 — ошибка начинается с топливоподкачки
На форумах владельцев 5.9L 24V Cummins постоянно предупреждают: никогда не меняйте VP44, пока не проверили давление подкачивающего насоса. Слабый напор — основная причина смерти VP44, так как он охлаждается и смазывается топливом. Ошибочная замена насоса за $1000 при проблеме в топливном фильтре или воздухе в магистрали — классика, о которой пишут все.

Кейс №13: Cummins 5.9L 2006 — странное давление в рампе на холостых
Владелец 5.9L с G56: при запуске давление топлива в рампе 6-7 тысяч PSI, но через пару секунд прыгает до 10-11 тысяч PSI. При этом никаких кодов, баланс форсунок в норме, компрессия хорошая, клапана отрегулированы. Механики предположили: либо ECM "просит" такое давление (глюк прошивки), либо проблема в проводке датчика давления рампы. Общее мнение: если все датчики и проводка проверены — вероятен сбой в ECM.

Кейс №14: Cummins ISL9 — черный дым под нагрузкой и EGR
На 2016 Peterbilt 348 с ISL9 черный дым появляется только при полной нагрузке. Диагностика показала: забиты порты датчика дифференциального давления EGR сажей. Прочистка портов и принудительная регенерация решили проблему. Механик подтверждает: на средних Cummins это распространенная причина — забитый EGR ведет к неправильному сжиганию и черному дыму.

Кейс №15: Cat C15 — завоздушивание топливной системы
После замены всех форсунок и топливных магистралей на C15 двигатель все равно утром дымит белым и тяжело заводится. Одна из новых форсунок оказалась бракованной — ее заменили. Но проблема осталась. Диагностика показала подсос воздуха через первичный фильтр или через уплотнения форсунок. Механик рекомендует ставить манометр на корпус фильтра: если давление высокое — воздух идет через форсунки, если низкое — через фильтр.

Кейс №16: Cummins ISX — проблема с банком цилиндров
На ISX при плавающих оборотах cut-out test может показывать отказ то одной, то другой форсунки. Опытный механик объясняет: если проблема переходит между цилиндрами в одном банке — надо менять местами метеринговые и тайминговые актуаторы (соленоиды управления) с переднего банка на задний. Если проблема "переезжает" — дело в актуаторе. А если форсунка показывает перелив — это почти всегда проблема в предыдущей форсунке по порядку впрыска.

Кейс №17: Cat C15 ACERT — ресурс форсунок 10R1273
Профессионалы рекомендуют менять форсунки на C15 ACERT не по одной, а комплектом, потому что даже небольшой дисбаланс в подаче топлива выбивает всю систему ACERT, где управление идет с высокой точностью. Если одна форсунка начинает сбоить — остальные скоро последуют за ней. И всегда нужно проверять качество топлива — загрязнения убивают форсунки быстрее всего.

Кейс №18: Cat 3406E — головка блока и liner protrusion
Специалисты Pittsburgh Power ссылаются на инструкции Caterpillar: при замене прокладки головки или ремонте двигателя критически важно измерить protrusion гильз. Если не уложиться в допуск — новая прокладка быстро выйдет из строя. Кат официально не дает гарантию на прокладку, если не проверены посадочные места гильз. При пробеге свыше 750 000 миль или 15 000 моточасов блок должен проходить проверку на износ седел гильз .

Кейс №19: Cummins 5.9L VP44 — симптомы подсоса воздуха
На форумах VP44-шников советуют: если двигатель глохнет при остановке или долго заводится после стоянки — первым делом ищите подсос воздуха. Это могут быть: плохое уплотнение на топливном фильтре, трещина в трубке, неплотный хомут на подкачке. Замена VP44 без устранения подсоса — пустая трата денег, потому что новый насос умрет от той же проблемы.

Кейс №20: Cummins ISX12 2013 — дым с запахом топлива и вибрация
Владелец Peterbilt 384 с ISX12: на холостых трясет, из выхлопа пахнет топливом. Cut-out test показал, что цилиндры 1 и 4 не отключаются. Механик объясняет: это не обязательно форсунки — может быть проблема в клапанах, настройке overhead или даже компрессии. Он советует делать тест на утечку сжатия (leak-down test) через свечное отверстие — если воздух уходит быстро, значит проблема не в форсунке, а в клапанах или кольцах.
